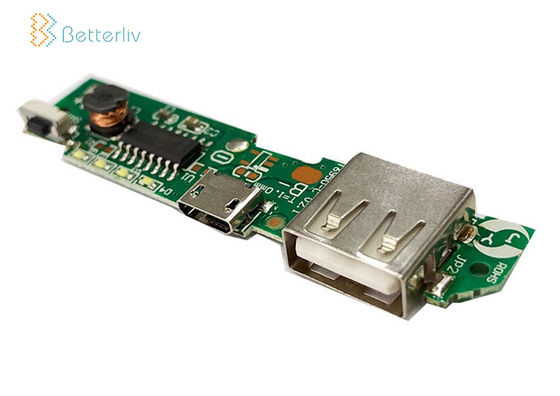

Pengisi Daya Ponsel Power PCBA, Papan Sirkuit Bank Daya USB Tipe C

Pengisi Daya Ponsel Power PCBA, Papan Sirkuit Bank Daya USB Tipe C

Mobile Phone Charger Power PCBA , Power Bank Circuit Board USB Type C
Mobile Phone Charger Power PCBA , Power Bank Circuit Board USB Type C

Gambar besar :  Pengisi Daya Ponsel Power PCBA, Papan Sirkuit Bank Daya USB Tipe C Harga terbaik

Detail produk:
Tempat asal: Shenzhen, Cina
Nama merek: Betterliv/OEM
Sertifikasi: CE FCC ROHS
Nomor model: OEM
Syarat-syarat pembayaran & pengiriman:
Syarat-syarat pembayaran: T / T, Western Union, kartu kredit
Detil Deskripsi produk
Ketebalan papan: 0,2 mm-4,5 mm Min. Min. line width lebar garis: 0,08mm
Ketebalan tembaga: 1/2 oz-4 oz Selesai Ukuran Lubang:: PTH ± 0,003 '', NPTH ± 0,002 "
Bahan dasar:: FR4 CEM1 CEM3 Keramik Aluminium Ketebalan Papan: 0,2-4,0mm
Layanan SMT / DIP:: 0.3mm IC, BGA, QFP, 0201 komponen Finishing permukaan: HASL-LF / OSP / ENIG dll
Cahaya Tinggi:

Pengisi Daya Ponsel Power PCBA

,

Papan Sirkuit Bank Daya Tipe C

,

Papan Sirkuit Bank Daya Tipe-C

Kustom Power Bank Modul PCBA Papan Sirkuit Rakitan Papan Sirkuit USB Tipe-Cuntuk Pengisi Daya Ponsel



Kapasitas PCB & PCBA

Bahan
FR4, (Tg FR4 Tinggi, Tg FR4 Umum, Tg FR4 Tengah), Lembar Solder Bebas Timbal, FR4 Bebas Halogen, Bahan Pengisian Keramik, Teflon, PI
Bahan, Bahan BT, PPO, APD dll.
Ketebalan papan
Produksi massal: 394mil (10mm) Sampel: 17.5mm
Permukaan akhir
HASL, Emas Perendaman, Timah Perendaman, OSP, ENIG + OSP, Perendaman Perak, ENEPIG, Jari Emas
Ukuran panel PCB Max
1150mm × 560mm
Lapisan
Produksi massal: 2 ~ 58 lapisan / Uji coba: 64 lapisan, PCB Fleksibel: 1-12 Lapisan
Ukuran lubang min
Bor mekanis: 8mil (0.2mm) Bor laser: 3mil (0.075mm)
PCBA QC
X-ray, Tes AOI, Tes Fungsional
Proses Khusus
Buried Hole, Blind Hole, Embedded Resistance, Embedded Capacity, Hybrid, Partial hybrid, Partial high density, Back drilling, dan
Kontrol resistansi.
Layanan kami
PCB, Turnkey PCBA, PCB Clone, Housing, PCB Assembly, Sumber komponen, pembuatan PCB dari 1 hingga 64 lapisan
Sanforisasi
Dikubur melalui, Blind via, Tekanan Campuran, Resistensi Tertanam, Kapasitansi Tertanam, Tekanan Campuran Lokal, Kepadatan Tinggi Lokal, Kembali
bor, kontrol impedansi.
Kapasitas TPS
700 Juta Poin / Hari
Kapasitas DIP
0,5 Juta Poin / Hari
Sertifikat
RoHS / ISO9001 / TS16949 / UL / ISO14001 / ISO13485





Layanan PCB / PCBA

Kami dapat mendukung upaya penelitian dan pengembangan Anda dan memenuhi siklus hidup cepat Anda. Kami telah menetapkan departemen terpisah di mana perencana produksi eksklusif akan mengikuti produksi pesanan Anda untuk memenuhi persyaratan Prototipe Cepat dan PCB Putar Cepat.
Kami telah menetapkan sistem mutu dengan ISO9001 dan secara ketat menerapkan standar kelas III IPC untuk memeriksa kualitas. Inspeksi 100% termasuk uji listrik dan inspeksi AOI.Ini dapat melakukan uji tegangan tinggi, uji impedansi, mikroseksi, uji kemampuan las, dan uji profesional lainnya untuk memenuhi lebih banyak permintaan dari pengguna produk berteknologi tinggi. * Rekayasa CAM dan BOM * Pembuatan PCB dan PCBA
* Manajemen material
* Perakitan SMT dan DIP
* Prototipe putaran cepat PCB dan PCBA
* Program dan pengujian
* Perakitan kabel
* Pengujian fungsi
* Perakitan kasus terakhir
* Paket
* Logistik



Mengapa Memilih Kami

Pengisi Daya Ponsel Power PCBA, Papan Sirkuit Bank Daya USB Tipe C 0
