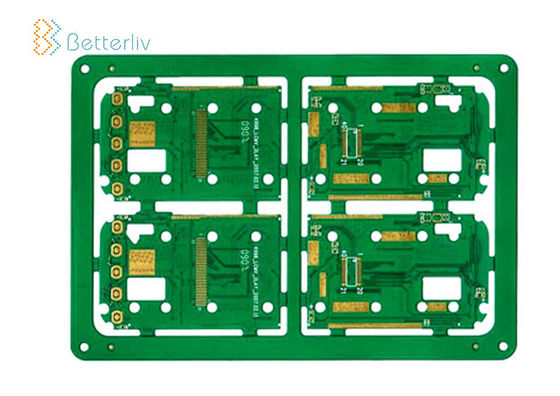

0.1mm 0.15mm 4 Lapisan Papan PCB 0.5oz-6oz Tembaga Ketebalan layanan OEM ODM
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama Produk: | 4 Lapisan PCB | Bahan dasar: | FR-4 / aluminium / keramik / cem-3 / FR-1 |
|---|---|---|---|
| Ketebalan papan: | 0.1mm (Flash Gold) /0.15mm (HASL) | Ketebalan tembaga: | 0,5oz-6oz |
| Min. Min. Hole Size Ukuran Lubang: | 0,15-0,2mm | Ukuran papan: | Adat |
| Menyoroti: | 0.15mm 4 Lapisan Papan PCB,OEM 0.1mm 4 Lapisan Papan PCB,ODM 0.1mm 4 Lapisan Papan PCB |
||
Desain Papan PCB 4 Lapisan Papan PCB Prototipe Pembuatan Papan Sirkuit Cetak Multilayer
Kemampuan Perakitan PCB
| Barang | Produksi massal | Pilot Run Production |
| Kapasitas | Kapasitas | |
| Bahan | CEM1, CEM3, FR-4, TG FR4 Tinggi, FR4 bebas halogen, aluminium, Keramik (96% Alumina) | |
| Teflon, PTFE (F4B, F4BK), Rogers (4003,4350,5880) Taconic (TLX-8, TLX-9), Arlon (35N, 85N) dll. | ||
| Bahan Laminasi Campuran | 4 lapisan - 10 lapisan | 12 lapisan |
| FR4 + Ro4350, FR4 + Aluminium, FR4 + Polimida | ||
| Toleransi Garis Besar Dewan | ± 0,15 mm | ± 0,10mm |
| Ketebalan Papan | 0,125 mm - 6,00 mm | 0,1 mm - 8,00 mm |
| Toleransi Ketebalan (t≥0.8mm) | ± 8% | ± 5% |
| Toleransi Ketebalan (t <0.8mm) | ± 10% | ± 8% |
| Garis / Spasi Minimum | 0,10 mm | 0,075 mm |
| Toleransi lebar jejak | 15% -20% | 10% |
| Lubang Pengeboran Minimum (Mekanis) | 0,2 mm | 0,15 mm |
| Lubang laser minimum | 0,1 mm | 0,075 mm |
| Cincin lubang mini (tunggal | 0,075 MM | 0,05 MM |
| Jembatan Topeng Solder Mini | 0,05 mm | 0,025 mm |
| Finishing Permukaan | HASL, HASL bebas timbal, Emas perendaman, Timah perendaman, Perendaman Perak. | |
| Berlapis emas, OSP, tinta karbon, | ||
Keuntungan kita
1. lead time cepat dari prototipe & pengiriman tepat waktu.
2. Pikirkan kualitas yang tinggi - Tingkat kelulusan yang tinggi
Tingkat kelulusan prototipe: 100%
Tingkat kelulusan produksi massal: lebih dari 99,95%
3. Memberikan layanan konsultasi gratis untuk desain PCB dan PCBA.
4. Kami menerima pesanan kecil serta pesanan massal.
5. Sertifikasi: Rosh, Reach, ISO 9001, 14001, UL, dll.
6. Menyediakan layanan OEM dan ODM.
Inilah mengapa pelanggan kami memilih kami untuk kebutuhan Fabrikasi & Perakitan PCB mereka:
Telah lama dikenal sebagai pelopor industri, kami melanjutkan reputasi tersebut dengan menawarkan kemampuan manufaktur PCB internal lengkap dan perakitan quickturn / jumlah kecil. Kami mengundang Anda untuk menemukan kualitas PCB, keandalan, dan layanan pelanggan yang luar biasa. Kami hanya melayani pelanggan asing.
