Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | 10 Watt Pengisian Nirkabel Kecil PCBA | Fungsi: | QC2.0, QC3.0 |
---|---|---|---|
Bahan dasar: | FR4 | Ketebalan tembaga: | 1 OZ |
Ketebalan papan: | 1.6mm | Min. Min. line width lebar garis: | 0.1mm |
Min. Min. Hole Size Ukuran Lubang: | 0,2 mm | Tes PCBA: | X-ray, Tes AOI, Tes fungsional |
Tes PCB: | Uji coba, Uji Probe Terbang | ||
Cahaya Tinggi: | Modul Pemancar Qi Kecil,Modul Pemancar Qi PCBA,modul pemancar nirkabel PCBA |

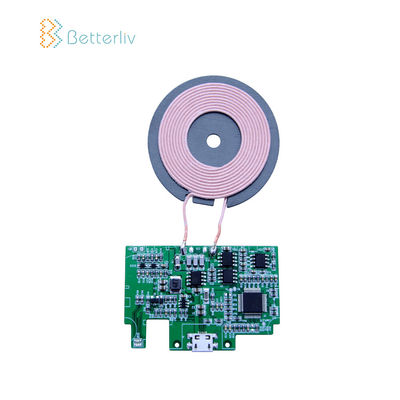

10 Watt Pengisian Nirkabel Kecil PCBA Embedded Fast Qi Charger Wireless Transmitter Module PCBA
Deskripsi Produksi
Tidak. | Barang | Spesifikasi |
1 | Jumlah Lapisan | 1-18Lapisan |
2 | Bahan | FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, keramik, peralatan makan Laminasi yang didukung logam |
3 | Permukaan Selesai | HASL (LF), Pelapisan emas, Emas perendaman nikel Electroless, Timah Perendaman, OSP (Entek) |
4 | Selesaikan Ketebalan Papan | 0,2 mm-6,00 mm (8mil-126mil) |
5 | Ketebalan Tembaga | Minimal 1/2 oz; maks. 12 oz |
6 | Topeng solder | Hijau / Hitam / Putih / Merah / Biru / Kuning |
7 | Min.Trace Width & Line Spacing | 0,075 mm / 0,1 mm (3mil / 4mil) |
8 | Diameter Lubang Minimum untuk Pengeboran CNC | 0,1 mm (4mil) |
9 | Min. Diameter Lubang untuk meninju | 0,9 mm (35 mil) |
10 | Ukuran panel terbesar | 610mm * 508mm |
11 | Posisi Lubang | +/- 0,075mm (3mil) Pengeboran CNC |
12 | Lebar Konduktor (W) |
0.05mm (2mil) atau; +/- 20% dari karya seni asli |
13 | Diameter Lubang (H) |
PTH L: +/- 0,075mm (3mil); Non-PTH L: +/- 0.05mm (2mil) |
14 | Toleransi Garis Besar |
Perutean CNC 0,125mm (5mil); +/- 0.15mm (6mil) dengan Punching |
15 | Warp & Twist | 0,70% |
16 | Resistensi Isolasi | 10Kohm-20Mohm |
17 | Daya konduksi | <50ohm |
18 | Tegangan Uji | 10-300V |
19 | Ukuran Panel | 110 × 100mm (mnt); 660 × 600mm (maks) |
20 | Misregistrasi lapisan-lapisan |
4 lapisan: maks 0.15mm (6mil); 6 lapisan: maks. 0.25mm (10mil) |
21 | Jarak minimum antara tepi lubang ke pola lingkaran dalam lapisan dalam | 0,25 mm (10mil) |
22 | Jarak minimum antara papan oulineto pola sirkuit lapisan dalam | 0,25 mm (10mil) |
23 | Toleransi ketebalan papan |
4 lapisan: +/- 0.13mm (5mil); 6 lapisan: +/- 0.15mm (6mil) |
24 | Kontrol Impedansi | +/- 10% |
25 | Impendance yang berbeda | + - / 10% |
Layanan kami
* Pembelian bahan komponen elektronik
* Fabrikasi PCB telanjang
* Layanan Perakitan PCB.(SMT, DIP)
* Tes LENGKAP: AOI, X-Ray, Tes Sirkuit (TIK), Tes Fungsional (FCT)
* Kabel, dan perakitan kawat-harness
* Layanan pelapisan konformal
* Pembuatan prototipe dan produksi massal ...
* Tata letak PCB, desain PCBA sesuai dengan ide Anda
Keuntungan
• Tanggung jawab produk yang ketat
• Rekayasa pretreatment sebelum produksi
• Pengendalian proses produksi
• Tes E 100%, inspeksi visual 100%, termasuk IQC, IPQC, FQC, OQC
• Inspeksi 100% AOI, termasuk sinar-X, mikroskop 3D, dan TIK
• Uji tegangan tinggi, uji kendali impedansi
• Bagian mikro, kapasitas penyolderan, uji tegangan termal, uji kejut
• Produksi PCB internal
• Fokus pada produksi volume rendah hingga menengah
• Pengiriman cepat dan tepat waktu
