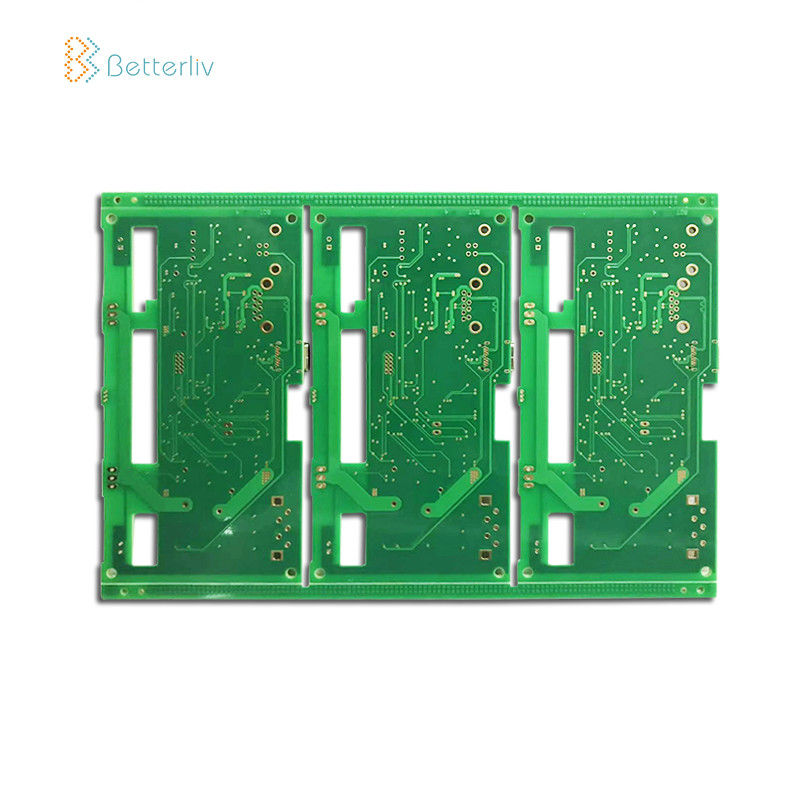

Papan PCB 6 Lapisan Khusus, Papan Sirkuit Multilayer Fr-4
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama Produk: | 6 Lapisan Majelis Pcb | Jenis Pemasok: | OEM |
|---|---|---|---|
| Bahan dasar: | FR4 / Bebas halogen / Rogers / Aluminium / Hybird | Ketebalan tembaga: | 0,3oz-12OZ |
| Ketebalan papan: | 0,15 mm-10 mm | Min. Min. Hole Size Ukuran Lubang: | 0.1mm |
| Min. Min. line width lebar garis: | 0,075mm | Finishing permukaan: | ENIG / OSP / Pelapisan Emas (Lunak / keras) / HASL / Imm |
| Ukuran papan maks: | 2000 * 610mm | ||
| Cahaya Tinggi: | Papan Sirkuit Multilayer Fr-4,Papan PCB 6 Lapisan Khusus,Papan PCB Lapisan Fr-4 6 |
||
6 Produsen Lapisan Majelis PCB Elektronik FR4 Papan Sirkuit Multilayer 6 Lapisan PCB Untuk Disesuaikan
Kemampuan Pembuatan PCB
| Lapisan | 1-26 Lapisan |
| HDI | 2 + N + 2 |
| Jenis Material | Fr-4, Fr-5, Tg Tinggi, Berbasis Aluminium, Bebas Halogen, |
| Isola, Taconic, Arlon, Teflon, Rogers, | |
| Max.Dimensi Panel | 39000mil * 47000mil (1000mm * 1200mm) |
| Toleransi Garis Besar | ± 4mil (± 0,10mm) |
| Ketebalan Papan | 8mil-236mil (0,2 - 6,0mm) |
| Toleransi Ketebalan Papan | ± 10% |
| Ketebalan Dielektrik | 3mil-8mil (0,075mm-0,20mm) |
| Min.Lacak Lebar | 3mil (0,075mm) |
| Min.Lacak Ruang | 3mil (0,075mm) |
| Ketebalan Cu Eksternal | 0,5 OZ - 10 OZ (17um - 350um) |
| Ketebalan Cu Internal | 0,5OZ - 6OZ (17um - 210um) |
| Ukuran Bit Pengeboran (CNC) | 6mil-256mil (0,15mm - 6,50mm) |
| Dimensi Lubang Selesai | 4mil-236mil (0.1mm - 6.0mm) |
| Toleransi Lubang | ± 2mil (± 0,05mm) |
| Ukuran Lubang Pengeboran Laser | 4mil (0.1mm) |
| Aspek Ransum | 16: 1 |
| Topeng solder | Hijau, Biru, Putih, Hitam, Merah, Kuning, Ungu, dll. |
| Jembatan topeng Min Solder | 2mil (0,050mm) |
| Diameter Lubang Tertancap | 8mil-20mil (0,20mm-0,50mm) |
| Beveling | 30o - 45o |
| V-scoring | +/- 0,1 mm, 15o 30o 45o 60o |
| Kontrol Impedansi | Min.5% Umum ± 10% |
| Finishing Permukaan | HASL, HASL (bebas timah), Immersion Gold |
| Immersion Silver, OSP, Hard Gold (hingga 100u ") | |
| Sertifikasi | UL RoHS ISO9001: 2000 ISO14000: 2004 SGS |
| Menguji | Probe terbang, E-TEST, X-RAY Inspection, AOI |
Layanan kami
• Pembelian material komponen elektronik
• Pembuatan PCB telanjang
• Layanan Perakitan PCB.(SMT, DIP)
• Tes LENGKAP: AOI, X-Ray, Tes Sirkuit (TIK), Tes Fungsional (FCT)
• Layanan pelapisan konformal
• Pembuatan prototipe dan produksi massal ...
• Tata letak PCB, desain PCBA sesuai dengan ide Anda
Keuntungan
• Tanggung jawab produk yang ketat, menggunakan standar IPC-A-160
• Rekayasa pretreatment sebelum produksi
• Kontrol proses produksi (5Ms)
• Tes E 100%, inspeksi visual 100%, termasuk IQC, IPQC, FQC, OQC
• Inspeksi 100% AOI, termasuk X-ray, dan ICT
• Uji tegangan tinggi, uji kendali impedansi
• Bagian mikro, kapasitas penyolderan, uji tegangan termal, uji kejut
• Produksi PCB internal
• Tidak ada jumlah pesanan minimum
• Pengiriman cepat dan tepat waktu
