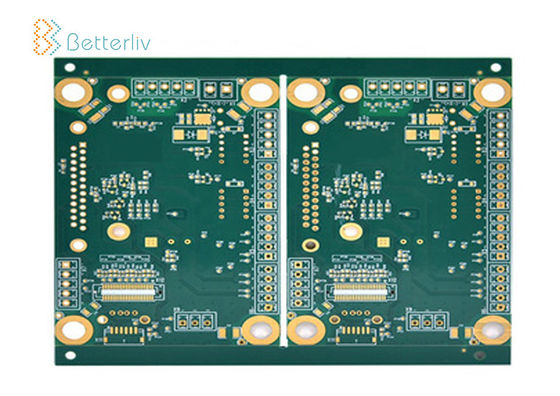

ISO9001 Tinggi Tg Diy 4 Lapisan PCB, Pembuatan PCB Putar Cepat
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Jumlah Lapisan: | 4 lapisan | Ketebalan tembaga: | 1 OZ |
|---|---|---|---|
| Bahan dasar: | FR-4 | Min. Min. line width lebar garis: | 0.1mm |
| Min. Min. line spacing penspasian garis: | 0.1mm | Ketebalan papan: | 1.6mm |
| Cahaya Tinggi: | High Tg Diy 4 Layer PCB,ISO9001 Fabrikasi Quick Turn PCB,ISO9001 High Tg Quick Turn PCB |
||
Papan PCB 4 Lapisan Tg Tinggi Papan Sirkuit Cetak Multilayer Papan PCB Fabrikasi Perakitan PCB Putar Cepat
Kemampuan perakitan PCB
|
Nama
|
PCBA
|
|
Jumlah lapisan
|
2-30
|
|
Bahan
|
FR-4 , Frekuensi tinggi , Cu-base , Al-base
|
|
Ukuran maksimum
|
500mm X1100mm
|
|
Toleransi Garis Besar Dewan
|
± 0,13mm
|
|
Ketebalan papan
|
0.20mm--6.00mm
|
|
Toleransi Ketebalan (t≥0.8mm)
|
±8%
|
|
Toleransi Ketebalan ( t 0.8mm)
|
±0,08mm
|
|
Ketebalan Lapisan Isolasi
|
0.075mm--5.00mm
|
|
Garis Min
|
0,075mm
|
|
Ruang Min
|
0,075mm
|
|
Ketebalan Tembaga Luar
|
35um--420um
|
|
Ketebalan Tembaga Dalam
|
17um--210um
|
|
Lubang Bor (Mekanik)
|
0.15mm--6.35mm
|
|
Lubang Finish (Mekanik)
|
0.10mm--6.30mm
|
|
Toleransi Diameter (Mekanis)
|
0,075mm
|
|
Pendaftaran (Mekanik)
|
0,05mm
|
|
Rasio Aspek
|
13:1
|
|
Jenis Masker Solder
|
LPI
|
|
Jembatan Min Soldermask
|
0,08mm
|
|
Minimal Izin Soldermask
|
0,05mm
|
|
Diameter lubang steker:
|
0.25mm--0.60mm
|
|
Toleransi Kontrol Impedansi
|
±10%
|
|
Permukaan Selesai
|
HASL,LF-HASL,ENIG,Imm Tin,Imm Ag,OSP, Jari Emas
|
Keuntungan kita
1. Lead time cepat dari prototipe & pengiriman tepat waktu.
2. Pikirkan kualitas tinggi -- Tingkat kelulusan tinggi
Tingkat kelulusan prototipe: 100%
Tingkat kelulusan produksi massal: lebih dari 99,95%
3. Memberikan layanan konsultasi gratis desain PCB dan PCBA.
4. Kami menerima pesanan kecil serta pesanan massal.
5. Sertifikasi: Rosh, Reach, ISO 9001, 14001, UL, dll.
6. Menyediakan layanan OEM dan ODM.
