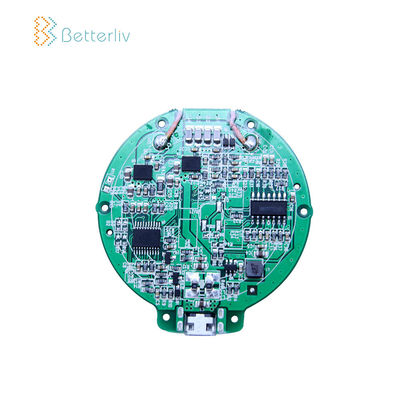

Rakitan Pcb Prototipe 10W Dengan Bahan Dasar Coil Fr4

10W Disesuaikan Qi Wireless Charger Prototipe Papan Sirkuit PCB PCBA Dengan Coil



Ukuran: perkiraan.8,8 * 8cm

Antarmuka: Micro USB

Daya siaga: daya rata-rata kurang dari 50 mW;

Efisiensi konversi: lebih dari 73%

Jarak transfer: maksimum 10mm, jarak transceiver yang disarankan 2 mm ~ 4 mm

Sertifikasi Produk: CE / FCC, kompatibel dengan standar bersertifikat QI;

Standar: Standar pengisian nirkabel Qi

Slim 10W Fast Qi Wireless Charger PCBA Circuit Board dengan Coil Wireless Charging Pad DIY

Tegangan input: DC9V1.5 ~ 2A, di atas kisaran alarm tegangan ini dan hentikan pengisian daya;Tegangan keluaran: 9V ± 0.1V;



Ukuran PCBA	dapat disesuaikan
Ukuran Coil: 50 * 50mm	dapat disesuaikan
Daya Input	5V-2A;9V-1,67A
Keluaran	5W / 7,5W / 10W
Efisiensi Konversi	82% Maks
Mengirimkan Jarak	5-8mm
Frekuensi Kerja	110-205KHZ
Standar Produk	WPC v.1.2
Tindakan perlindungan	FOD, DPL, SCP, Suhu berlebih, proteksi voltase berlebih, perangkat lunak / perangkat keras ganda atas proteksi arus, meningkatkan VRVS; Khusus tinggi daya rendah MOS & driver MOS
Kompatibel untuk	Bersertifikasi WPC Qi V1.2.4, kompatibel dengan semua perangkat yang mendukung Qi.



1. Desain struktural kompak pengisi daya nirkabel Qi.
2. Standar Qi- mudah digunakan - cukup jatuhkan Smartphone / tablet PC untuk mulai mengisi daya.
3. Indikator lampu untuk menunjukkan status pengisian.
4. Mengadopsi sistem identifikasi cerdas, cukup letakkan untuk mengisi daya.
5. Daya tinggi, pengisian daya cepat.
6. Lebih dari 83% konversi energi yang sangat efisien.Dibuat untuk efisiensi dan keamanan maksimum.
7. Teknologi penentuan posisi gratis, tidak perlu keselarasan sempurna.
8. Dengan ventilasi untuk menghindari panas berlebih.
